Hyundai Elantra - Kullanim Kilavuzu 2020 > Sürücü tarafı sigorta paneli

Bakım / Sigortalar / Sürücü tarafı sigorta paneli

Sürücü tarafı sigorta paneli

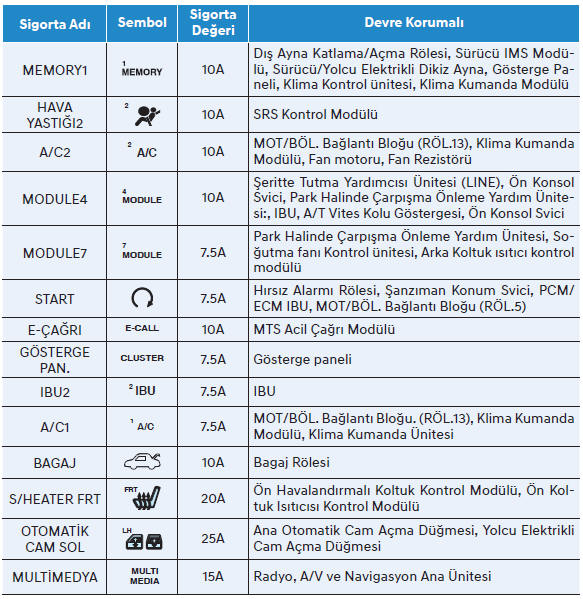

MEMORY1 10A

Dış Ayna Katlama/Açma Rölesi, Sürücü IMS Modülü, Sürücü/Yolcu Elektrikli Dikiz Ayna, Gösterge Paneli, Klima Kontrol ünitesi, Klima Kumanda Modülü

HAVA YASTIĞI2 10A

SRS Kontrol Modülü

A/C2 10A

MOT/BÖL. Bağlantı Bloğu (RÖL.13), Klima Kumanda Modülü, Fan motoru, Fan Rezistörü

MODULE4 10A

Şeritte Tutma Yardımcısı Ünitesi (LINE), Ön Konsol Svici, Park Halinde Çarpışma Önleme Yardım Ünitesi:, IBU, A/T Vites Kolu Göstergesi, Ön Konsol Svici

MODULE7 7.5A

Park Halinde Çarpışma Önleme Yardım Ünitesi, Soğutma fanı Kontrol ünitesi, Arka Koltuk ısıtıcı kontrol modülü

START 7.5A

Hırsız Alarmı Rölesi, Şanzıman Konum Svici, PCM/ ECM IBU, MOT/BÖL. Bağlantı Bloğu (RÖL.5)

E-ÇAĞRI 10A

MTS Acil Çağrı Modülü

GÖSTERGE PAN. 7.5A

Gösterge paneli

IBU2 7.5A

IBU

A/C1 7.5A

MOT/BÖL. Bağlantı Bloğu. (RÖL.13), Klima Kumanda Modülü, Klima Kumanda Ünitesi

BAGAJ 10A

Bagaj Rölesi

S/HEATER FRT   20A

Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Kolt u k Isıtıcısı Kontrol Modülü

OTOMATİK CAM SOL 25A

Ana Otomatik Cam Açma Düğmesi, Yolcu Elektrikli Cam Açma Düğmesi

MULT i MEDYA 15A

Radyo, A /V ve Navigasyon Ana Ünitesi

Sürücü tarafı sigorta paneli

Sürücü tarafı sigorta paneli

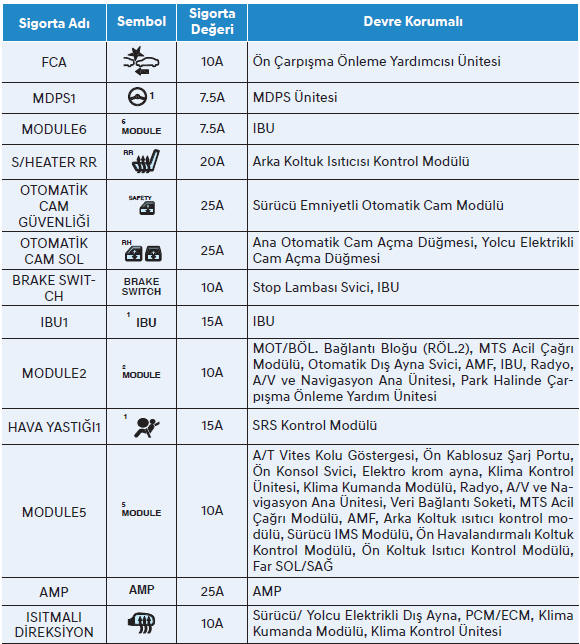

FCA 10A

Ön Çarpışma Önleme Yardımcısı Ünitesi

MDPS1 7.5A

MDPS Ünitesi

MODULE6 7.5A

IBU

S/HEATER RR 20A

Arka Koltuk Isıtıcısı Kontrol Modülü

OTOMATİK CAM GÜVENLİĞİ 25A

Sürücü Emniyetli Otomatik Cam Modülü

OTOMATİK CAM SOL 25A

Ana Otomatik Cam Açma Düğmesi, Yolcu Elektrikli Cam Açma Düğmesi

BRAKE SWITCH 10A

Stop Lambası Svici, IBU

IBU1 15A

IBU

MODULE2 10A

MOT/BÖL. Bağlantı Bloğu (RÖL.2), MTS Acil Çağrı Modülü, Otomatik Dış Ayna Svici, AMF, IBU, Radyo, A/V ve Navigasyon Ana Ünitesi, Park Halinde Çarpışma Önleme Yardım Ünitesi

HAVA YASTI ĞI1 15A

SRS Kontrol Modülü

MODULE5 10A

A/T Vites Kolu Göstergesi, Ön Kablosuz Şarj Portu, Ön Konsol Svici, Elektro krom ayna, Klima Kontrol Ünitesi, Klima Kumanda Modülü, Radyo, A/V ve Navigasyon Ana Ünitesi, Veri Bağlantı Soketi, MTS Acil Çağrı Modülü, AMF, Arka Koltuk ısıtıcı kontrol modülü, Sürücü IMS Modülü, Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Koltuk Isıtıcı Kontrol Modülü, Far SOL/SAĞ

AMP 25A

AMP

ISITMALI DİREKSİYON 10A

Sürücü/ Yolcu Elektrikli Dış Ayna, PCM/ECM, Klima Kumanda Modülü, Klima Kontrol Ünitesi

Sürücü tarafı sigorta paneli

Sürücü tarafı sigorta paneli

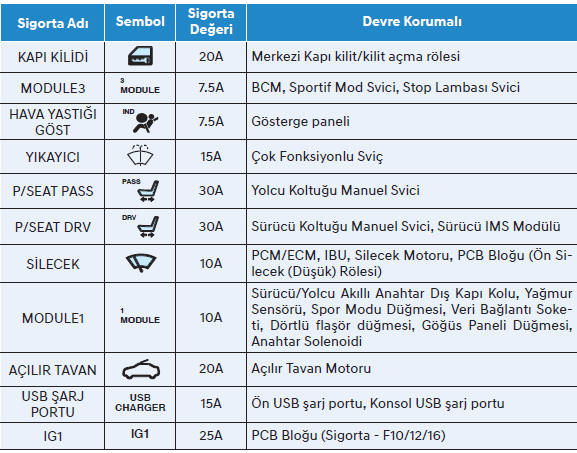

KAPI KİLİDİ 20A

Merkezi Kapı kilit/kilit açma rölesi

MODULE3 7.5A

BCM, Sportif Mod Svici, Stop Lambası Svici

HAVA YASTIĞI GÖST 7.5A

Gösterge paneli

YIKAYICI 15A

Çok Fonksiyonlu Sviç

P/SEAT PASS 30A

Yolcu Koltuğu Manuel Svici

P/SEAT DRV 30A

Sürücü Koltuğu Manuel Svici, Sürücü IMS Modülü

SİLECEK 10A

PCM/ECM, IBU, Silecek Motoru, PCB Bloğu (Ön Silecek (Düşük) Rölesi)

MODULE1 10A

Sürücü/Yolcu Akıllı Anahtar Dış Kapı Kolu, Yağmur Sensörü, Spor Modu Düğmesi, Veri Bağlantı Soketi, Dörtlü flaşör düğmesi, Göğüs Paneli Düğmesi, Anahtar Solenoidi

AÇILIR TAVAN 20A

Açılır Tavan Motoru

USB ŞARJ PORTU 15A

Ön USB şarj portu, Konsol USB şarj portu

IG1 25A

PCB Bloğu (Sigorta - F10/12/16)

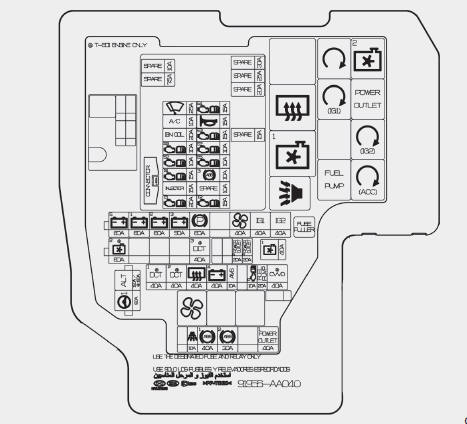

Motor bölümü sigorta paneli

Motor bölümü sigorta paneli

Sigorta/röle kutusu kapaklarının içinde sigorta/ röle adlarını ve değerlerini belirten sigorta/röle etiketini görebilirsiniz.

Bilgilendirme

Bu kullanım kılavuzunda yer alan sigorta paneli açıklaması aracınıza birebir uymayabilir.

Burada verilenler, baskı tarihinde geçerlidir. Aracınızın sigorta kutusunu incelerken, sigorta kutusu etiketine bakınız.

Motor bölümü sigorta paneli
